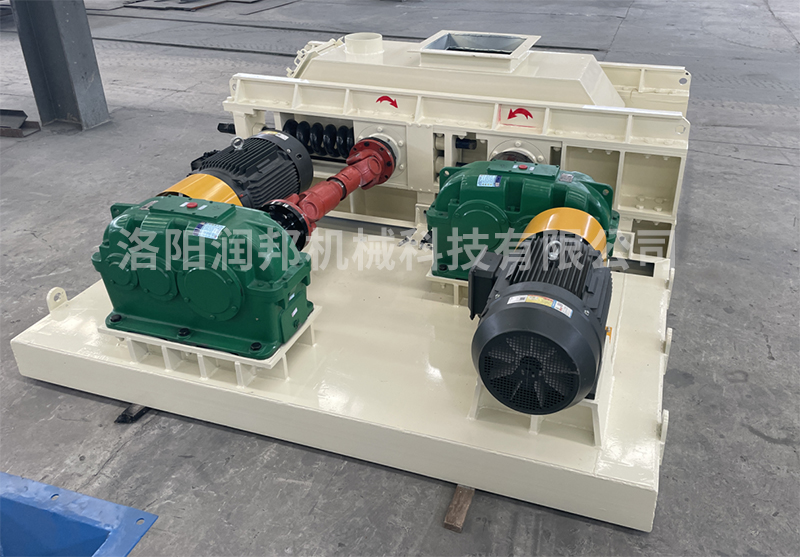

雙輥破碎機

雙輥破碎機

  • 簡介: 一、設備用途    雙輥式破碎機是一種結構簡單、操作方便、價格低廉、
產品詳細

一、設備用途


  雙輥式破碎機是一種結構簡單、操作方便、價格低廉、工作安全可靠的一種細碎破碎機,本機適用于水泥、冶金、化工、電力、煤炭等工業部門中破碎各種中等硬度的物料,如石灰石、爐渣、焦炭、煤塊等物料的中碎、細碎作業。

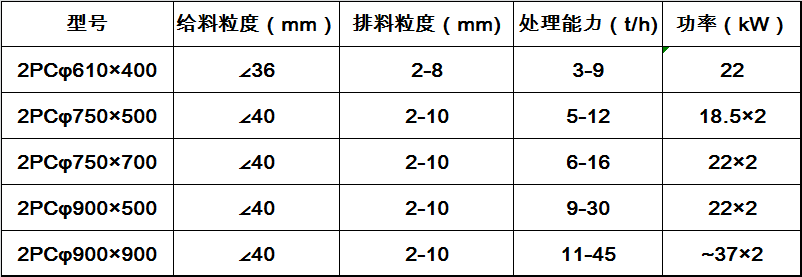

   二、主要技術參數




 三、設備型號說明


  四、結構組成與工作原理

    4.1結構組成


本機主要由:1、機架  2、固定輥部 3、滑動輥部 4、安全調整部  5、輥子護罩部  6、傳動部底座 7、滑動輥傳動部   8、萬向聯軸器  9、聯軸器  10、固定輥傳動部等部分組成


4.2工作原理

     電機通過聯軸器、減速機減速,通過聯軸器分別帶動固定輥部和活動輥部轉動工作,機架部起主、被動輥部支承作用。被破碎的物料經機架部進入兩輥的空間內,使物料受擠壓、研磨而被破碎,經機架下部排出機體。

固定輥部相對于機架固定,而活動輥部相對于機架可以水平移動。活動輥部一側設有調整部,由調整彈簧支承。當物料中進入不可破碎物時,調整部所受壓力增大,活動輥部起緩沖作用而后退,使兩輥之間間隙增大,使不可破碎物以自身重力自由落體排出機體。同時,由于在長時期工作過程中,破碎輥部的輥皮會磨損,而使兩者之間間隙增大,或?qū)ξ锪吓帕狭6纫蟛煌?,需要調整固定輥和活動輥之間的間隙時,也可以通過緊固或放松調整絲桿而完成。

在防護罩兩下端設有兩刮刀裝置,主要用來刮掉輥皮表面粘結的物料層。


 五、結構特點

  5.1輥子結構





                            1、主軸 2、輥皮 3、外輥心II 4、外輥心I 5、隔套 6、內輥心

5.2  活動輥部同減速機之間通過萬向聯軸節聯接,可以使活動輥調整范圍增大。

5.3  輥子部是該破碎機的核心部分。在設計上,磨輥與主軸采用鍵與錐套結合聯結形式,結構簡單,拆裝方便。輥心采用分體形式,便于更換輥皮;更換輥皮是可利用隨機工裝用螺栓拉緊外輥心,然后在另外一側用鋼棒從螺栓孔內伸進去,震擊外輥心II,去掉外輥心,輥皮即可以穿過軸承座外側拆下更換。

5.4 安全調整裝置結構簡單,調整安全、方便,破碎力全部承受在彈簧和拉桿上面。當破碎物腔內進入不可破碎物時,彈簧壓縮,而使兩輥之間間隙增大,不可破碎物排出機體。

5.5  機架和底架采用箱形組合結構,強度大,安全可靠。

5.6  在彈簧壓板的外端面上增加有螺母放松裝置,防止螺母的經常松動,提高了機器的工作效率,同時也減少了工人的工作量。

5.7  減速機采用ZLY(硬齒面)減速機,傳動效率高,使用壽命長。
